Alesis CRIMSON MESH KIT
組み立てガイド
[ 2016-04-01 ]
- 同梱品を確認します。
- ラックレッグ（中）を立てる。
- ラックレッグ（外）を取り付ける。
- L字ロッドを取り付ける。
- ドラムパッドをL字ロッドに取り付ける。
- シンバルアームを立てて、シンバルパッドを取り付ける。
- スネアスタンドを組み立てて、スネアパッドを設置する。
- キックパッドにキックペダル（別売）を取り付ける。
- モジュール用クランプにCRIMSONモジュールを取り付ける。

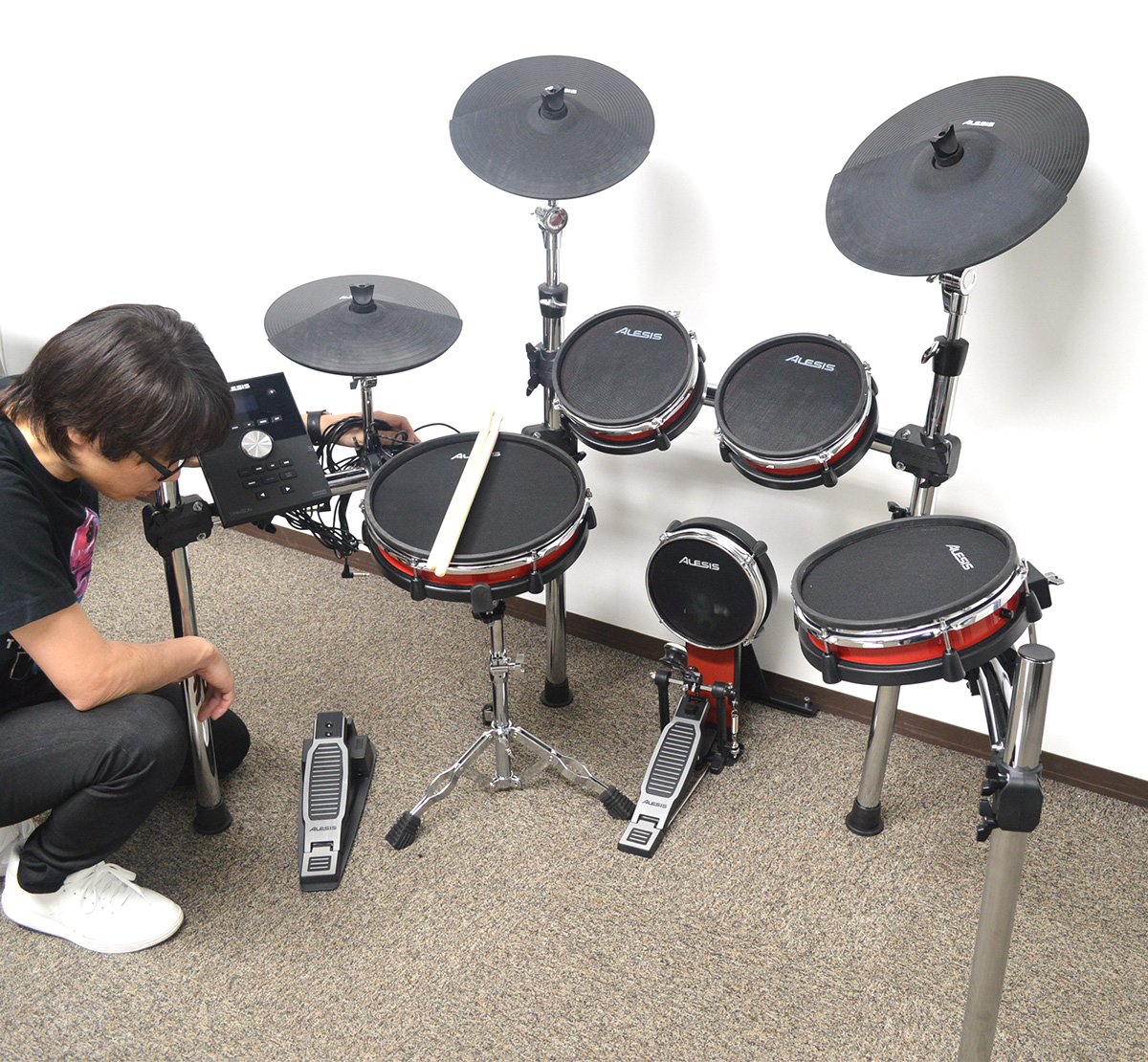

- ハイハットペダルを設置し、最後にケーブルを接続して完成です。
1. 同梱品を確認します。
まず同梱品を床に並べ、パッケージに含まれているBox Contentsシートを見ながら、同梱品を確認します。

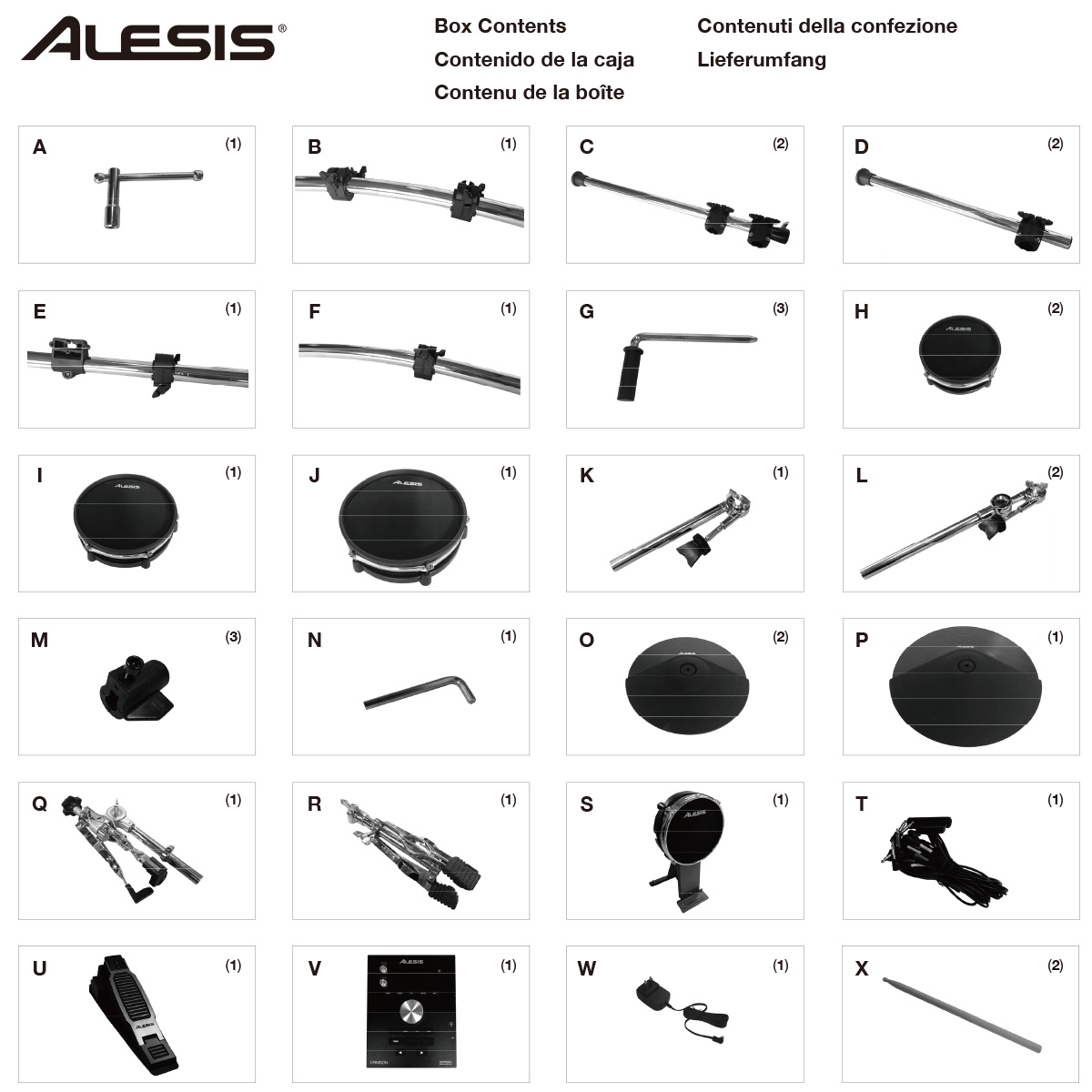

同梱のBox Contentsシート
床に並べる
- A：ドラムキー
- B：ラックアーム（中）
- C：ラックレッグ x 2（中）
- D：ラックレッグ x 2（外）
- E：ラックアーム（左）
- F：ラックアーム（右）
- G：L字ロッド x 3
- H：ドラムパッド（タム x 2）
- I：ドラムパッド（フロアタム）
- J：ドラムパッド（スネア）
- K：ハイハット・シンバルアーム
- L：クラッシュ＆ライド・シンバルアーム x 2
- M：シンバルパッド固定パーツ x 3
- N：六角レンチ
- O：クラッシュ&ハイハット・シンバルパッド x2
- P：ライド・シンバルパッド
- Q：スネアスタンド（アーム部）
- R：スネアスタンド（脚部）
- S：キックパッド
- T：スネークケーブル＆スネークケーブル固定用ネジ x 3
- U：ハイハットペダル
- V：CRIMSONモジュール
- W：電源アダプター
- X：ドラムスティック x 1ペア
※ キックペダル、ドラムスローン（椅子）は付属しません。

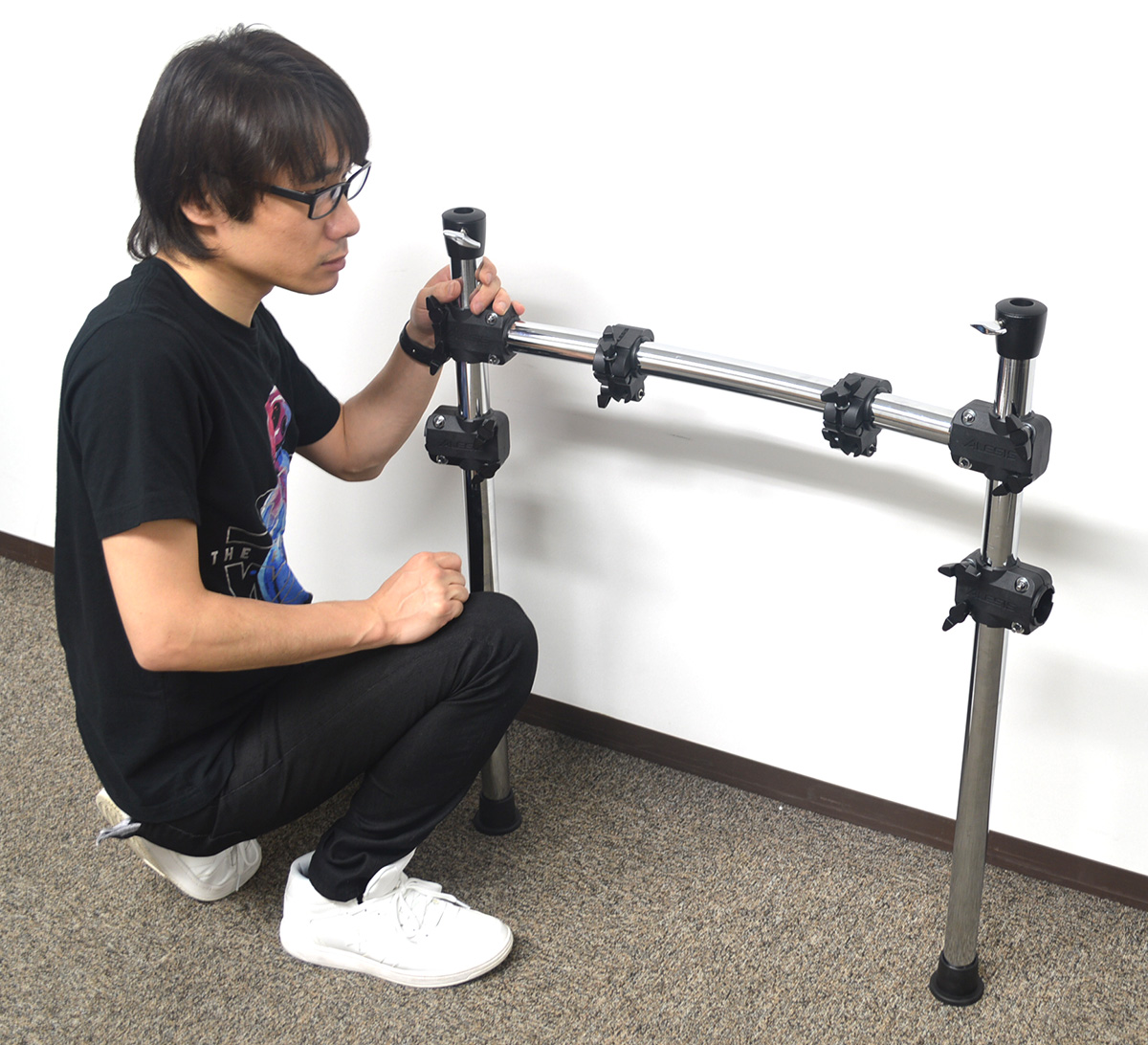

2. ラックレッグ（中）を立てる。
Box Contentsシートの裏面、Assembly Guideシートを見ながら、まず、C：ラックレッグ（中）とB：ラックアーム（中）を使い、ラックレッグの中央部を組み立てます。

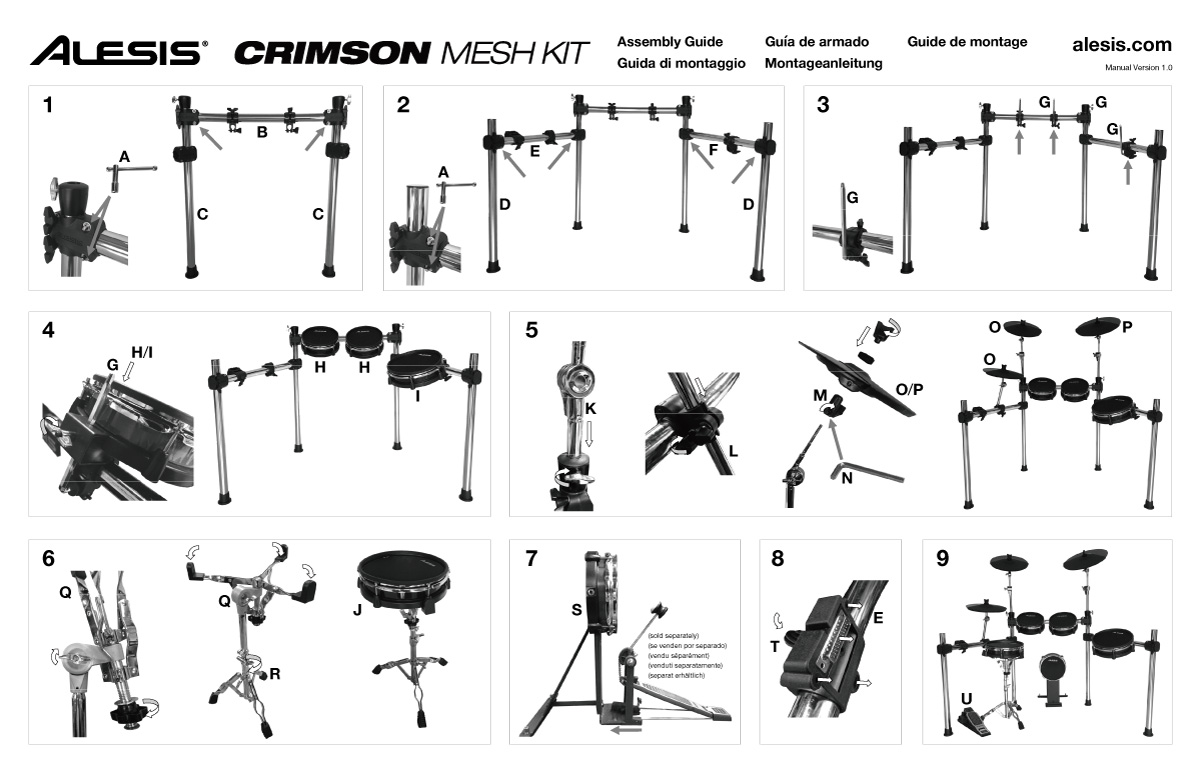

同梱のAssembly Guideシート

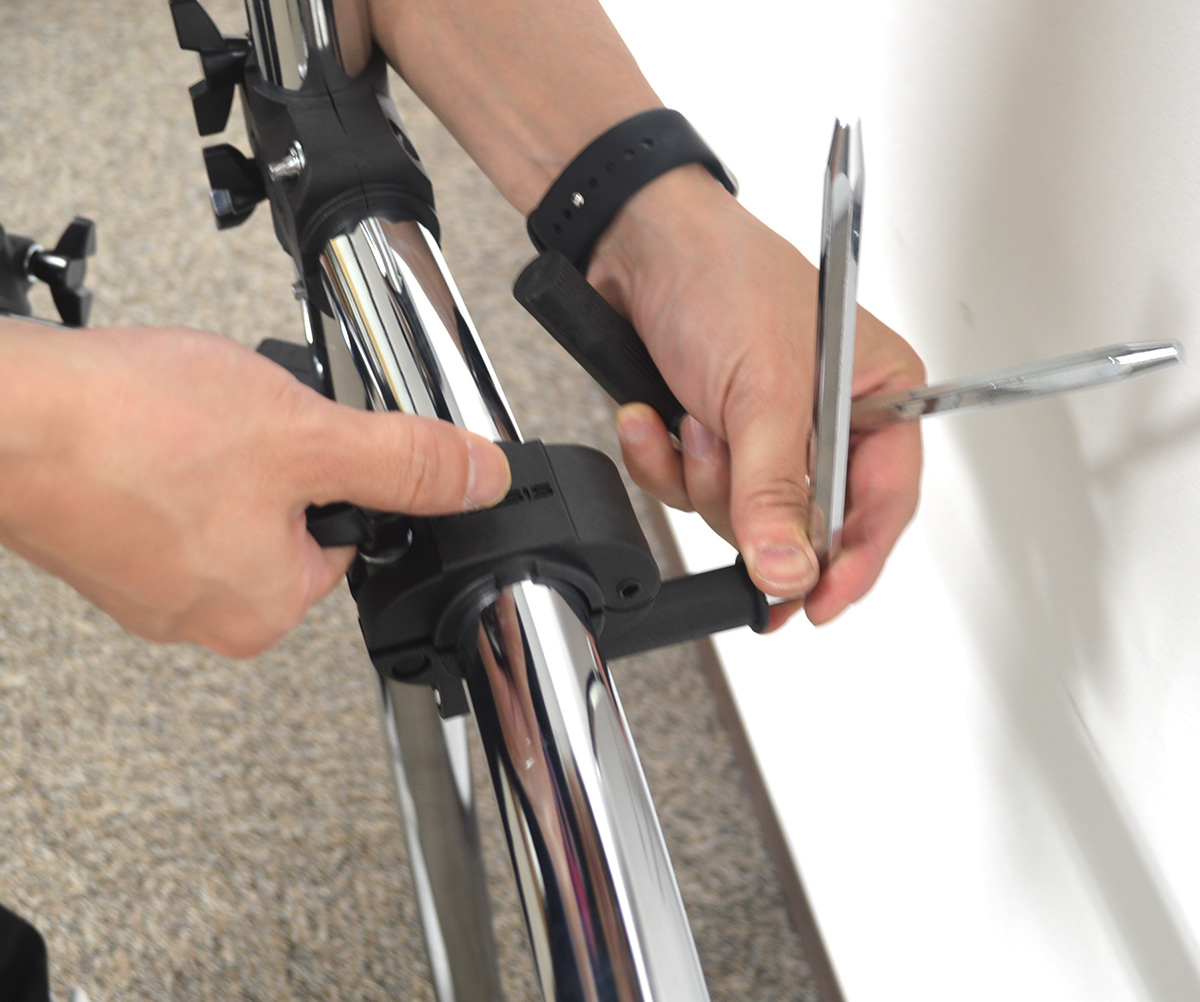

ラックアームを差し込んだら、最後にA：ドラムキーで固定します。

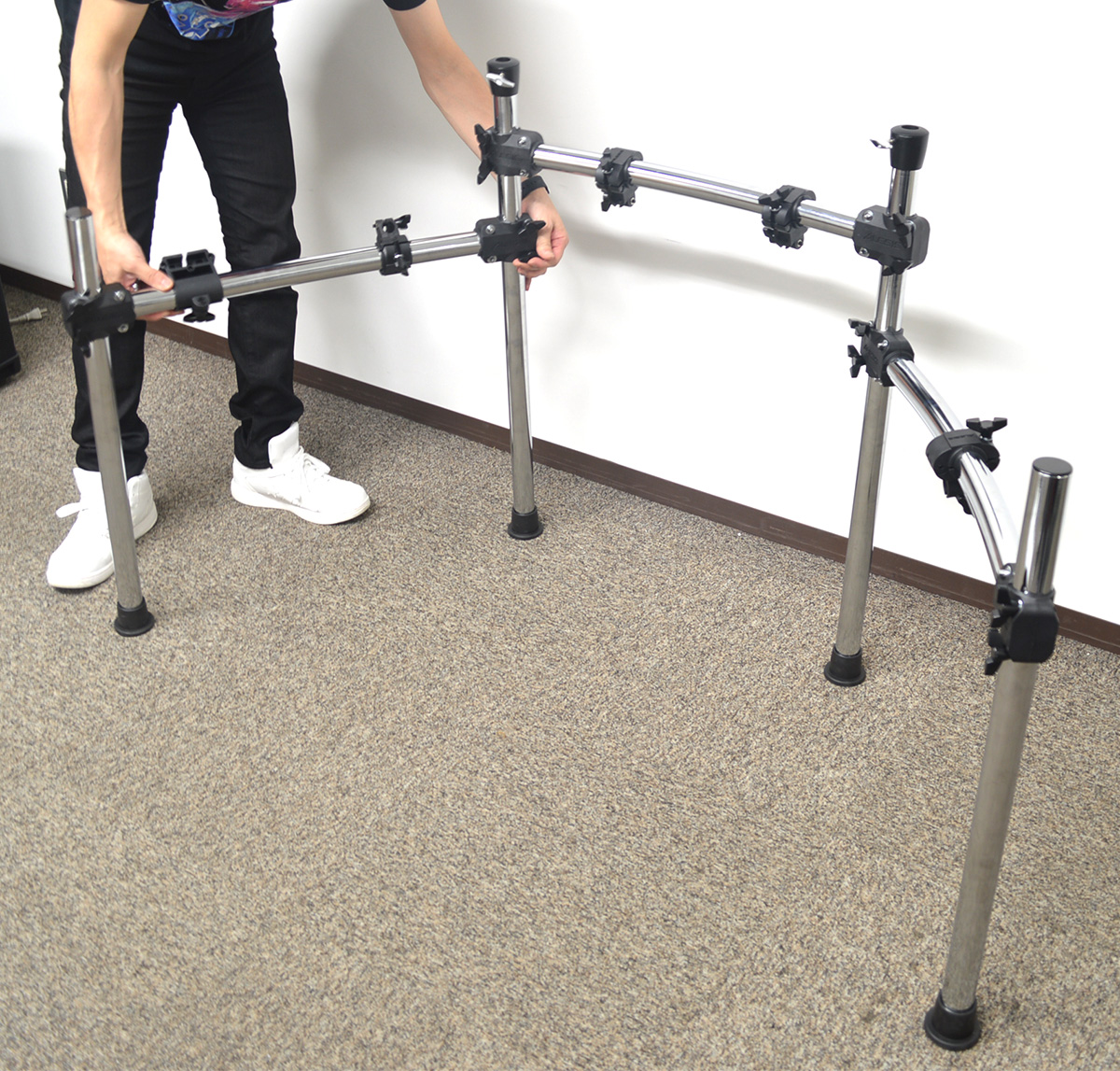

3. ラックレッグ（外）を取り付ける。
組み上がった中央部のラックに、外側のD：ラックレッグ（外）に、E：ラックアーム（左）とF：ラックアーム（右）を取り付けます。
ラックアームを差し込んだら、最後にA：ドラムキーで固定します。
4. L字ロッドを取り付ける。
5. ドラムパッドをL字ロッドに取り付ける。
6. シンバルアームを立てて、シンバルパッドを取り付ける。
K：ハイハット・シンバルアームをE：ラックアーム（左）のクランプに、L：クラッシュ＆ライド・シンバルアームをC：ラックレッグ（中）の先端に差し込んで固定します。
シンバルアームの先端のウィング・ナットとフェルトを外して、まずM：シンバルパッド固定パーツを差し込み、N：六角レンチで固定します。次に、シンバルパッドを差し込み、フェルト、ウィング・ナットの順番で戻して、締めます。

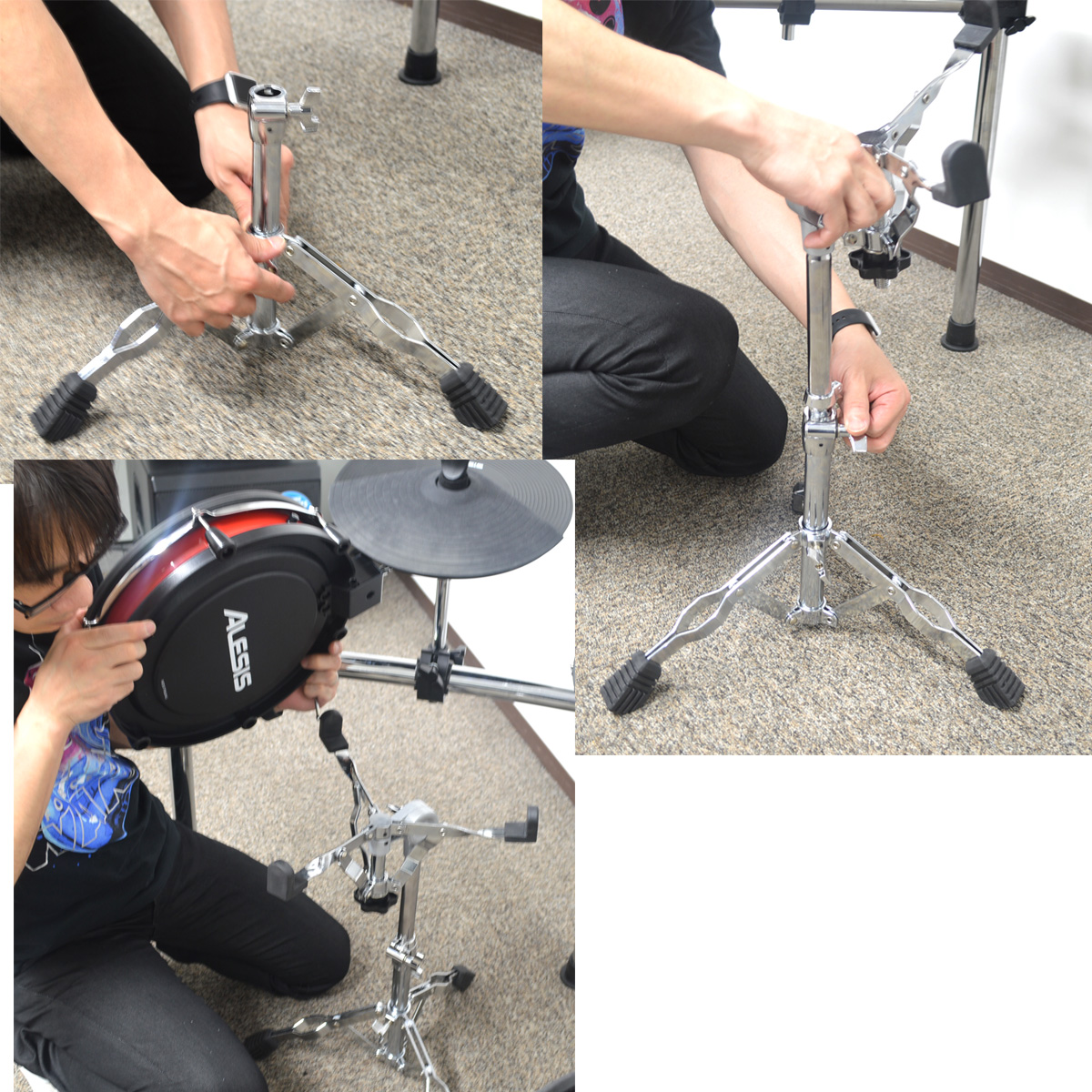

7. スネアスタンドを組み立てて、スネアパッドを設置する。

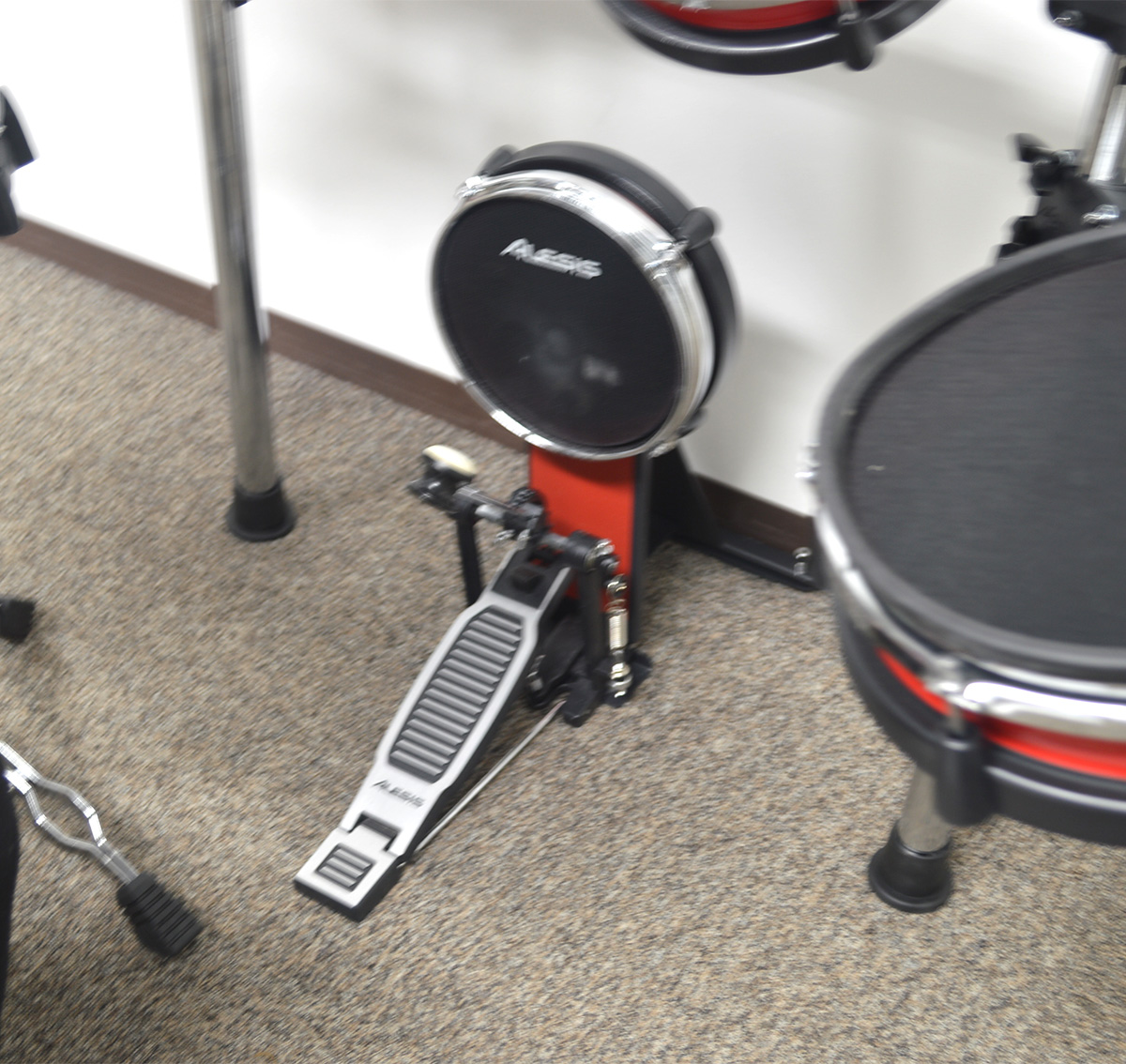

8. キックパッドにキックペダル（別売）を取り付ける。

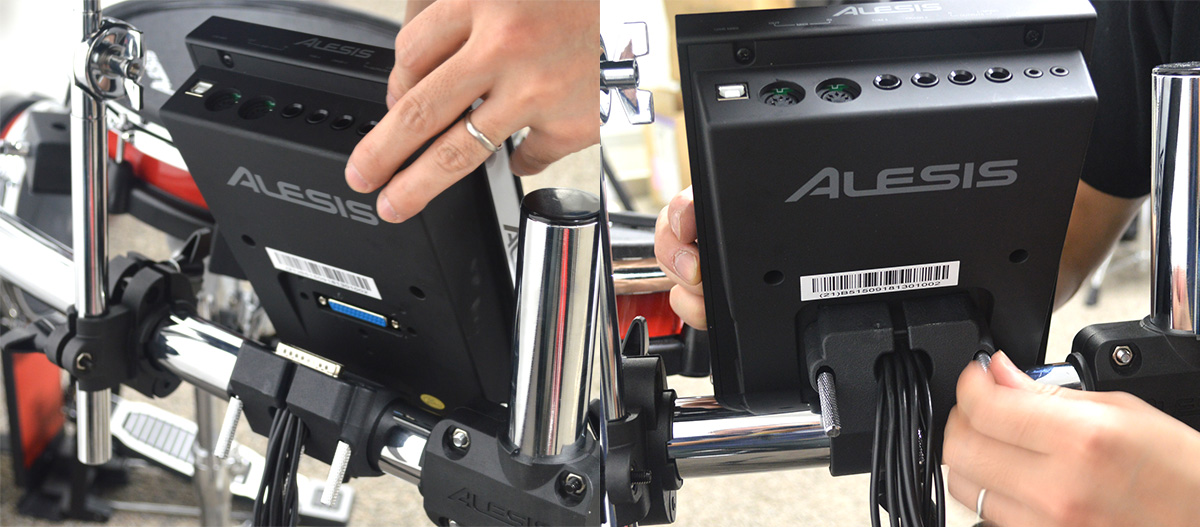

9. モジュール用クランプにCRIMSONモジュールを取り付ける。
まず、E：ラックアーム（左）のモジュール取り付け用クランプに、T：スネークケーブルを通しておきます。
そこに、V：CRIMSONモジュールを接続し、T：スネークケーブル固定用ネジを締めて固定します。
