サポート情報
Alesis NITRO KIT
組み立てガイド
[ 2016-04-01 ]
- 同梱品を確認します。
- ラックレッグ（中）を立てる。
- ラックレッグ（外）を取り付ける。
- スネアアームを取り付ける。
- L字ロッドを取り付ける。
- ドラムパッドをL字ロッドに取り付ける。
- シンバルアームを立てて、シンバルパッドを取り付ける。
- キックパッドにキックペダルを取り付ける。
- モジュール用クランプにNITROモジュールを取り付ける。

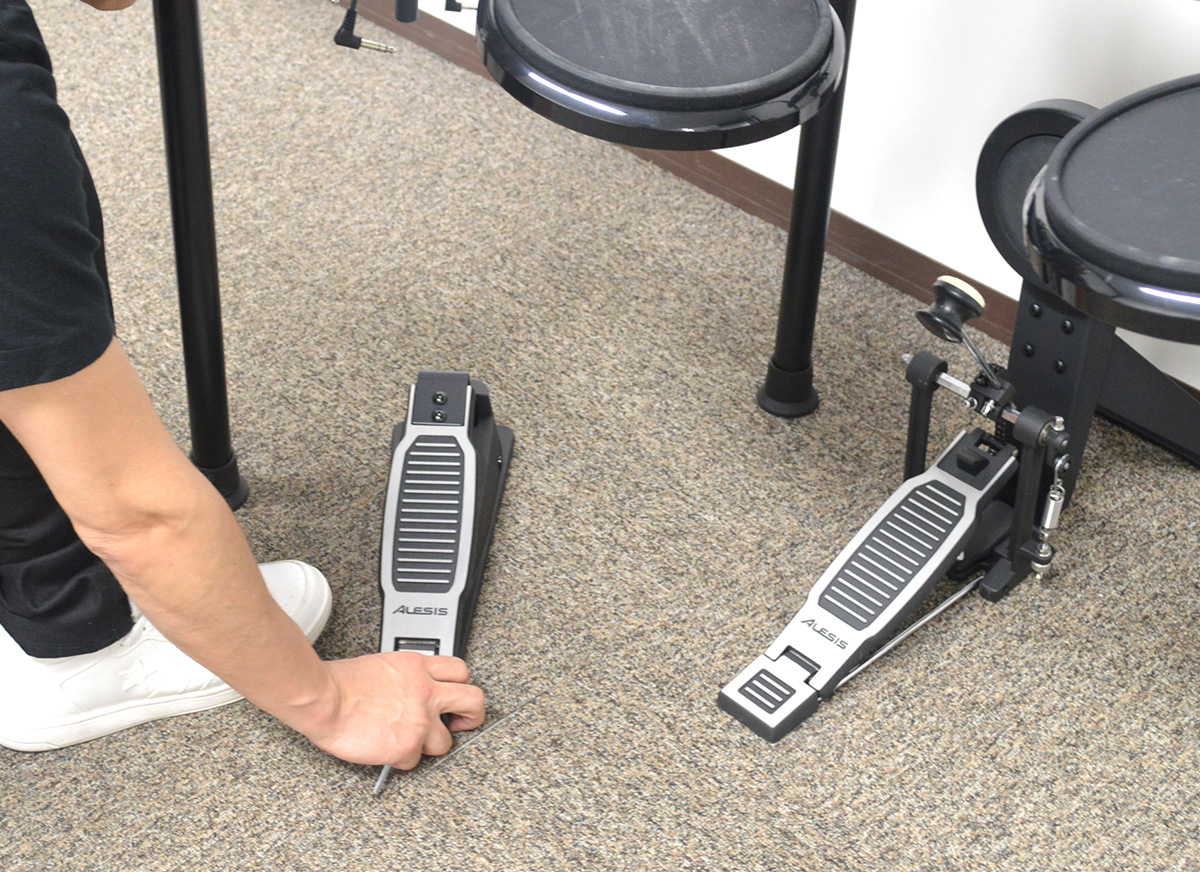

- ハイハットペダルを設置する。

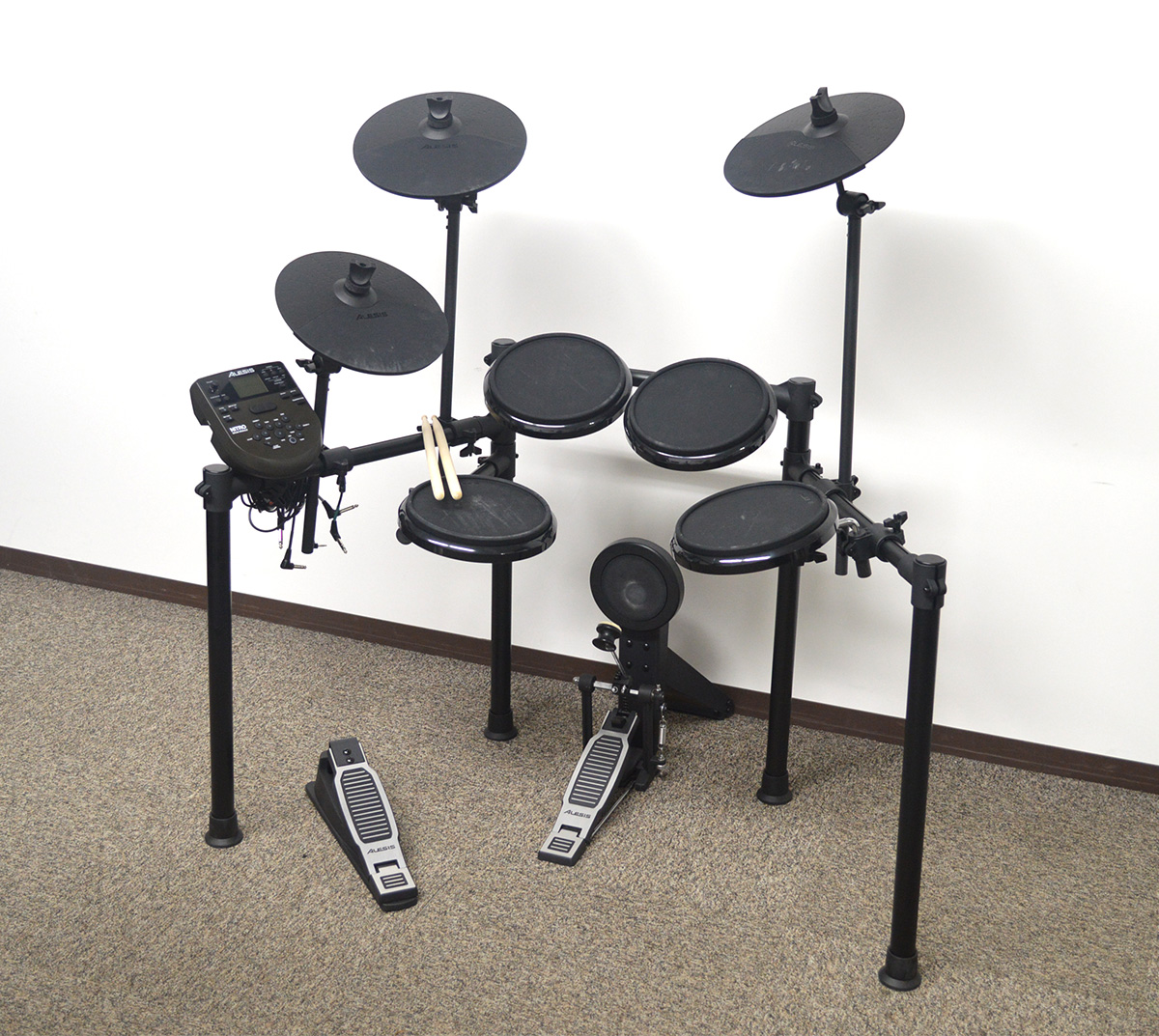

- 最後にケーブルを接続して完成です。
1. 同梱品を確認します。
まず同梱品を床に並べ、パッケージに含まれているBox Contentsシートを見ながら、同梱品を確認します。

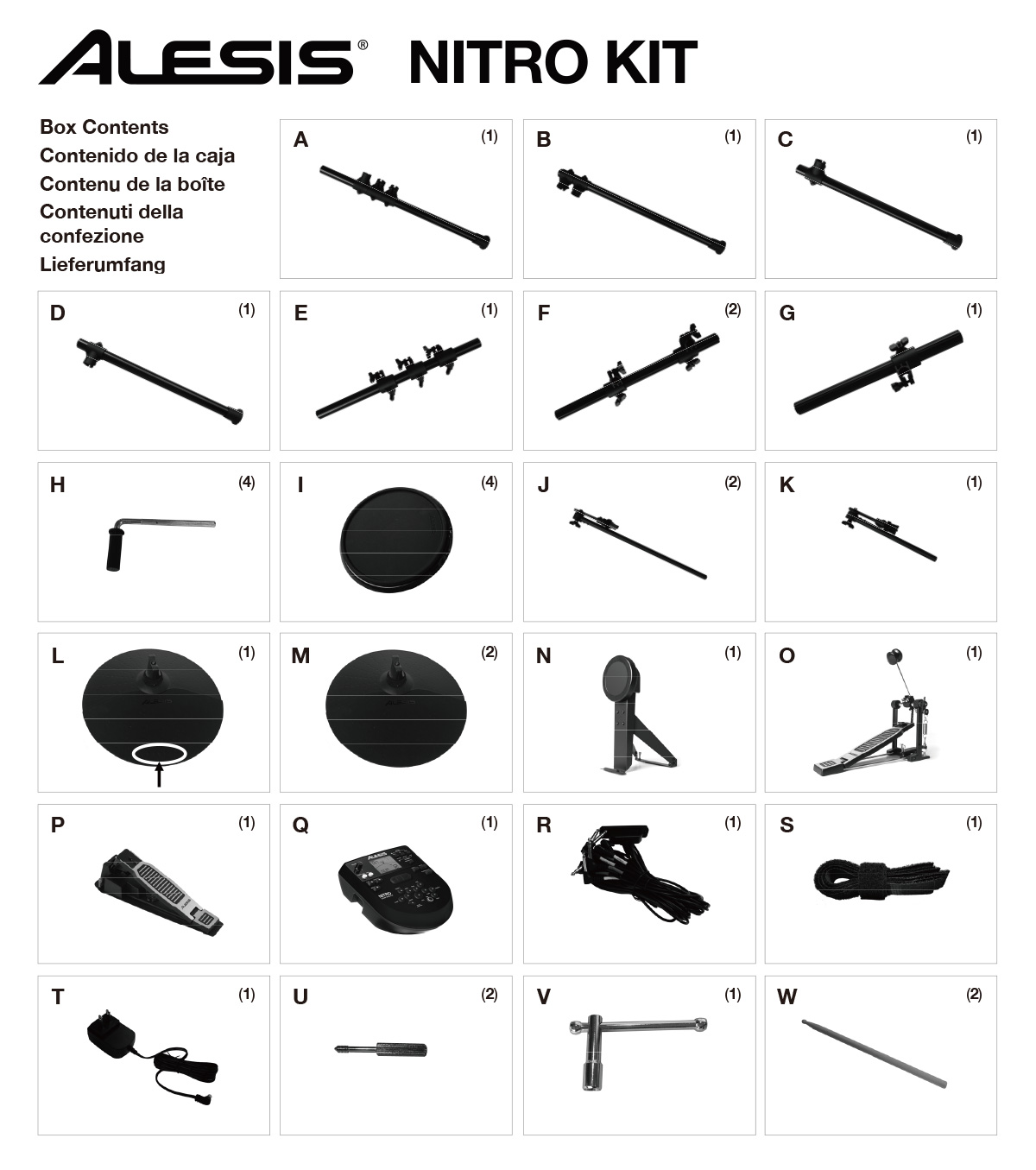

同梱のBox Contentsシート

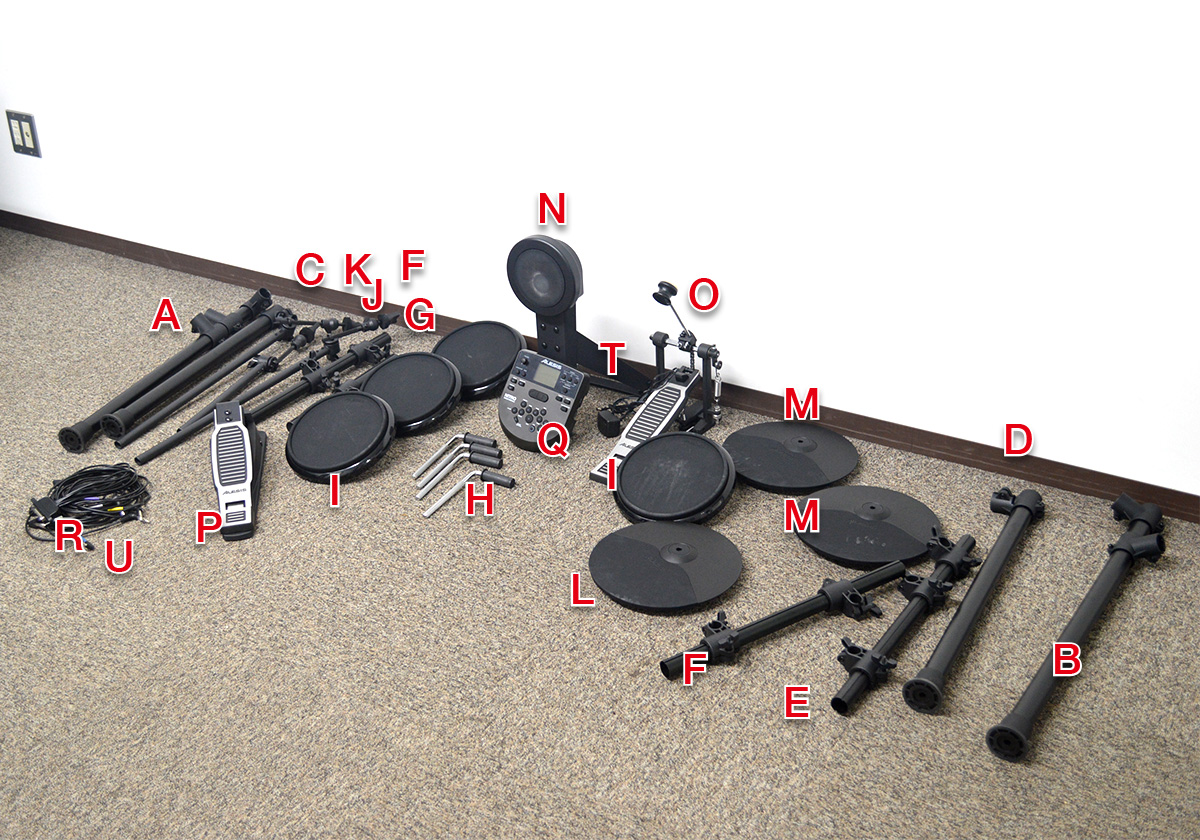

床に並べる
- A：ラックレッグ（中左）
- B：ラックレッグ（中右）
- C：ラックレッグ（外左）
- D：ラックレッグ（外右）
- E：ラックアーム（左）
- F：ラックアーム x 2（中・右）
- G：スネアアーム
- H：L字ロッド x 4
- I：ドラムパッド（スネア x 1・タム x 3）
- J：クラッシュ＆ライド・シンバルアーム x 2
- K：ハイハット・シンバルアーム
- L：クラッシュ・シンバルパッド
- M：ハイハット＆ライド・シンバルパッド x 2
- N：キックパッド
- O：キックペダル
- P：ハイハットペダル
- Q：NITROモジュール
- R：スネークケーブル
- S：マジックテープ（ケーブル固定用）
- T：電源アダプター
- U：スネークケーブル固定用ネジ x 2
- V：ドラムキー
- W：ドラムスティック x 1ペア
※ ドラムスローン（椅子）は付属しません。
2. ラックレッグ（中）を立てる。

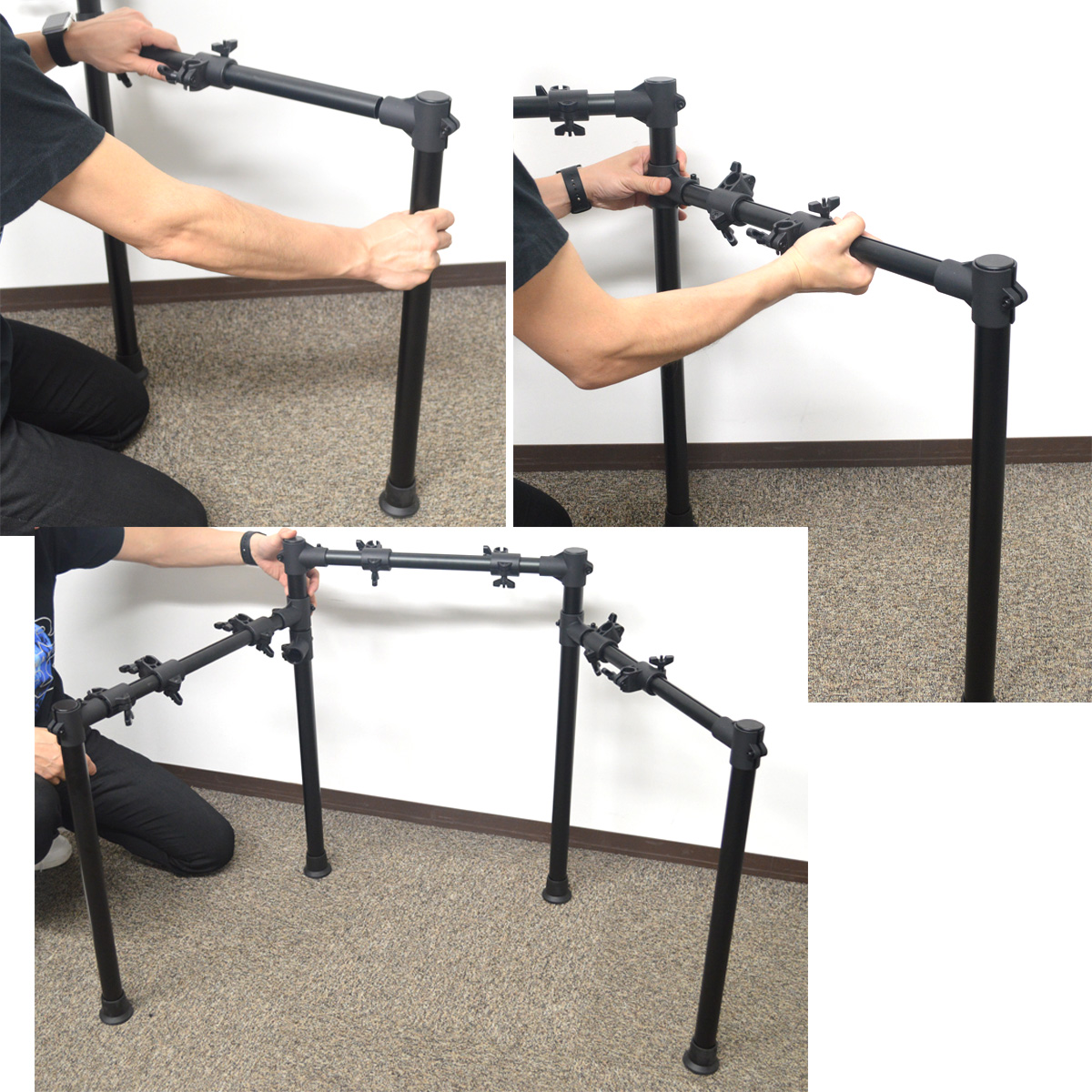

Box Contentsシートの裏面、Assembly Guideシートを見ながら、まず、A：ラックレッグ（中左）とB：ラックレッグ（中右）、F：ラックアームを使い、ラックレッグの中央部分を組み立てます。
同梱のAssembly Guideシート

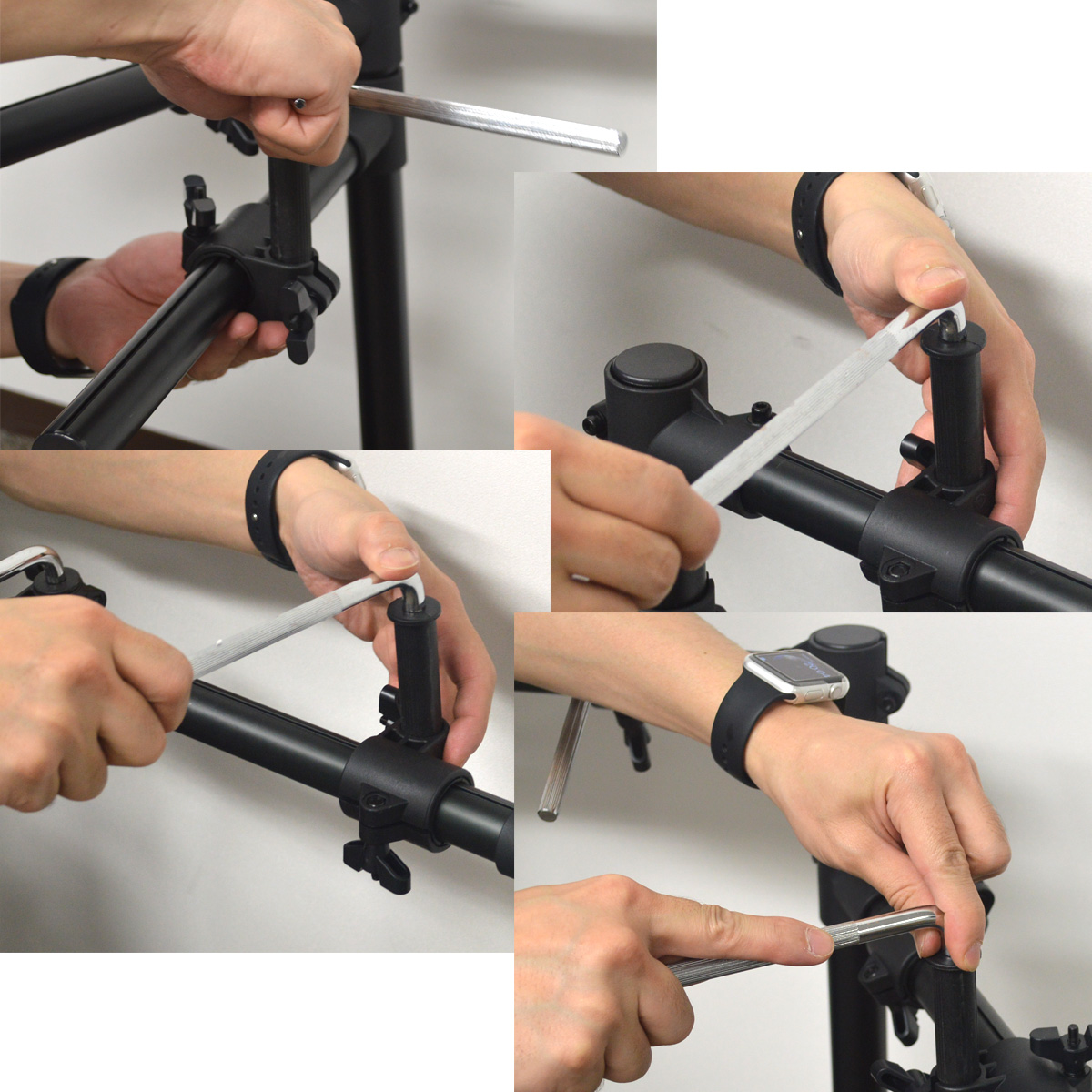

ラックアームを差し込んだら、最後にV：ドラムキーで固定します。
3. ラックレッグ（外）を取り付ける。

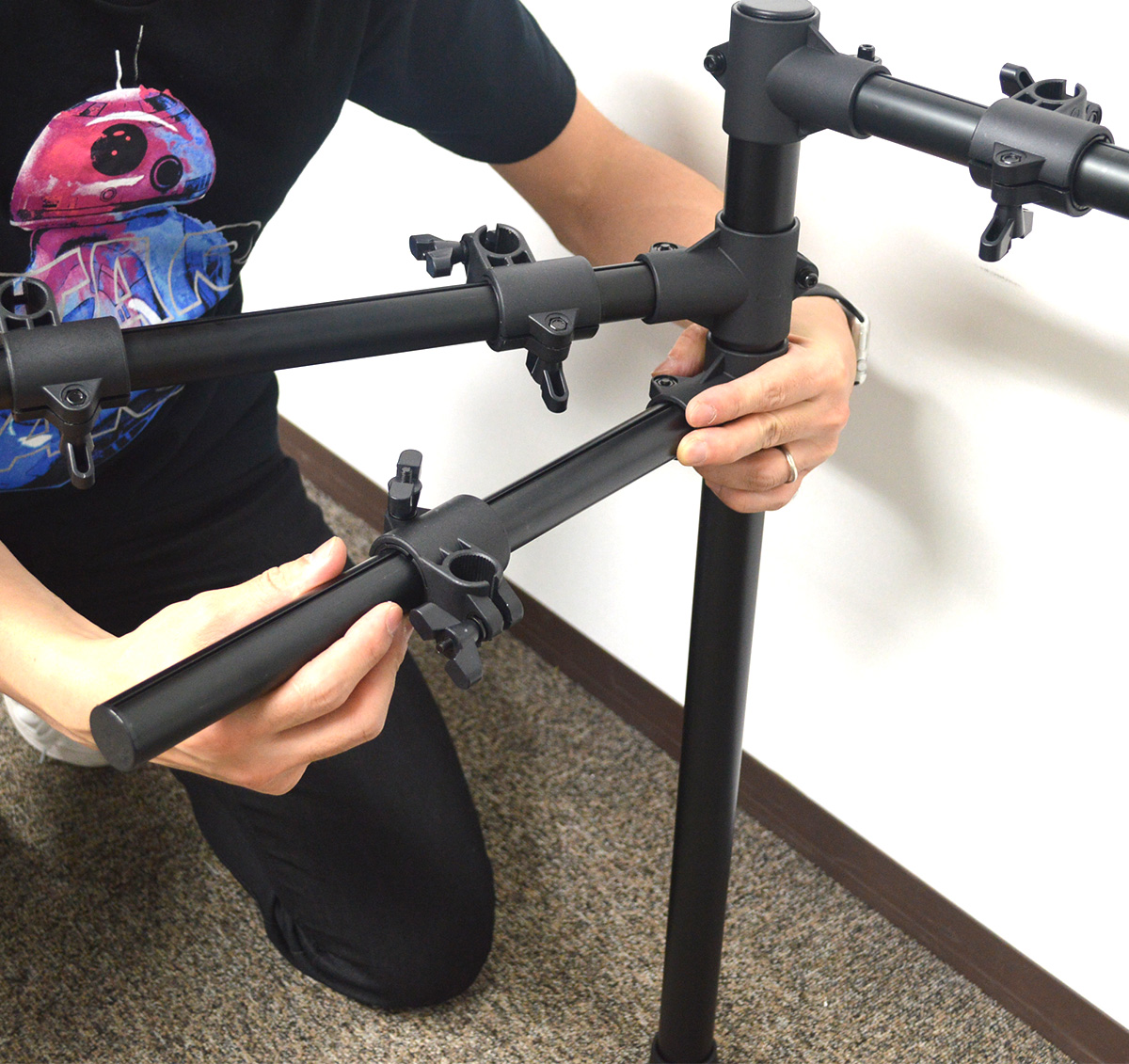

組み上がった中央部のラックに、外側のD：ラックレッグ（外右）とF：ラックアームを取り付けます。その後、同様にC：ラックレッグ（外左）とF：ラックアームを取り付けます。
ラックアームを差し込んだら、最後にV：ドラムキーで固定します。
4. スネアアームを取り付ける。
5. L字ロッドを取り付ける。
6. ドラムパッドをL字ロッドに取り付ける。
7. シンバルアームを立てて、シンバルパッドを取り付ける。
K：ハイハット・シンバルアーム、J：クラッシュ＆ライド・シンバルアームを順にクランプに差し込んで固定します。

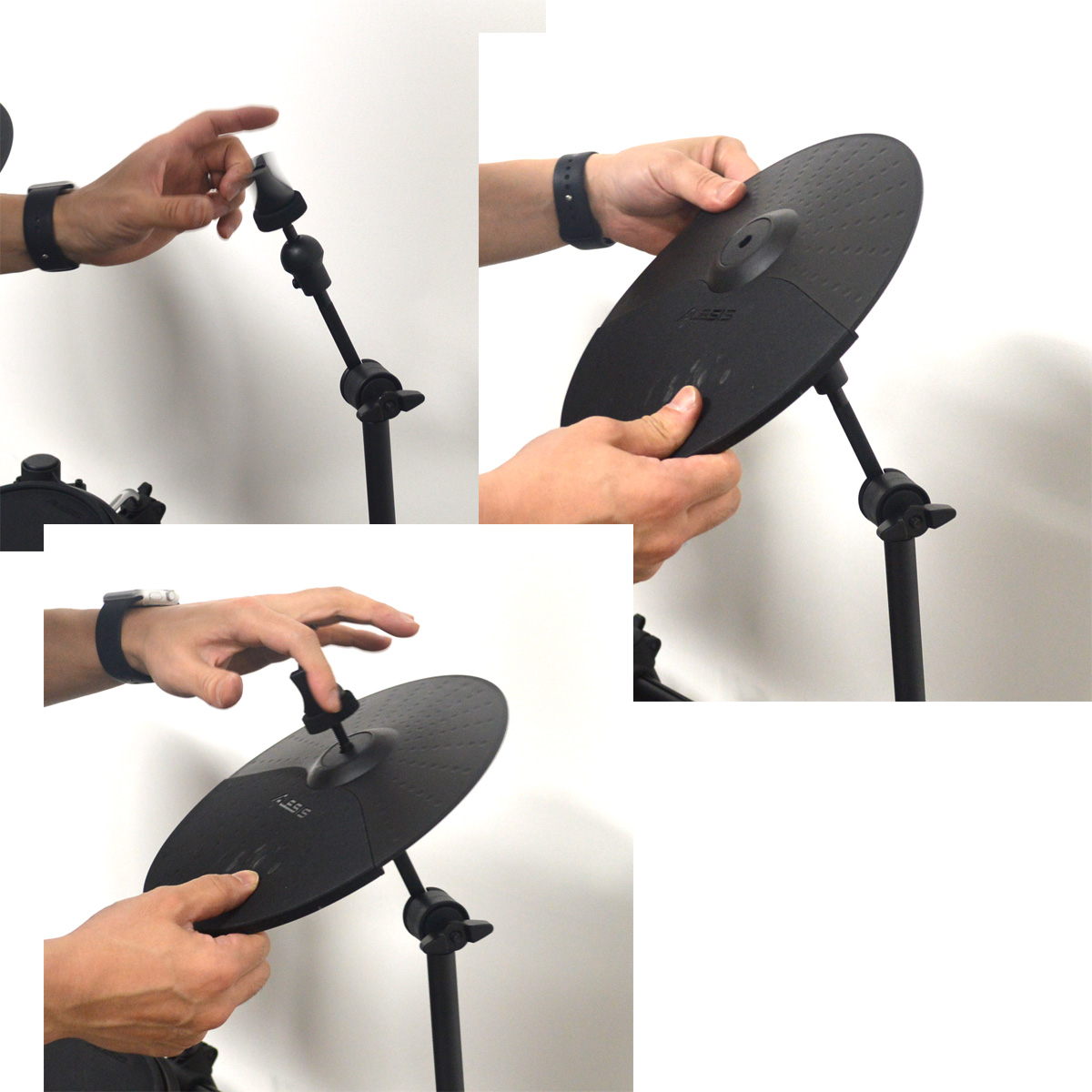

シンバルアームの先端のウィング・ナットとフェルトを外して、シンバルパッドを差し込み、フェルト、ウィング・ナットの順番で戻して、締めます。
8. キックパッドにキックペダルを取り付ける。
9. モジュール用クランプにNITROモジュールを取り付ける。
E：ラックアーム（左）の一番手前のクランプに、Q：NITROモジュールを取り付けます。
その後、モジュール背面のコネクタ―に、R：スネークケーブルを取り付け、U：スネークケーブル固定用ネジで2箇所を固定します。
